Guide de sélection des turbines

Notre guide de sélection vous aidera à répondre aux questions fréquentes
pour vous permettre de choisir la turbine adaptée à vos besoins.

Quels facteurs sont importants lors du choix d’une turbine ?

Agitation pour le mélange, l’émulsification ou la suspension solide : chaque application a ses propres exigences auxquelles certains types de turbines répondent mieux que d’autres. Maintenant que vous avez choisi l’agitateur vertical qui vous convient, il est temps de trouver la turbine adaptée. Les turbines sont disponibles dans divers formes, tailles et matériaux.

Le modèle que vous choisirez dépendra de plusieurs facteurs, tels que la viscosité de votre échantillon, la taille du récipient, le résultat souhaité de votre application et la nature du matériau que vous utilisez. Des options de revêtement PTFE sont disponibles au cas où le matériau de l’échantillon réagirait avec la turbine.

Un facteur plus important à prendre en compte est le motif de flux souhaité qui sera créé avec la turbine. Les principaux types qui peuvent être créés sont les flux axial, radial et tangentiel, comme illustré ci-dessous.

Flux axial


Le fluide est déplacé du haut vers le bas dans le réservoir. Ce flux est idéal pour la stratification ou la suspension solide. La force de cisaillement a tendance à être faible, mais le débit est élevé par rapport au flux radial.

Flux radial


Le liquide est déplacé latéralement, puis vers le haut ou vers le bas avant de revenir au centre. La force de cisaillement est élevée, mais le débit est faible par rapport au flux axial. Le flux radial est souvent utilisé pour les applications à cisaillement élevé telles que la dispersion liquide-gaz et l’émulsification.

Flux tangentiel


Le fluide est déplacé horizontalement autour du récipient de la même manière qu’avec une palette. Le flux tangentiel convient le mieux au mélange de matériaux à viscosité élevée. La force de cisaillement est faible et il y a peu d’écoulement vertical.



Les types de turbines peuvent créer différents mouvements d’agitation et, de ce fait, différentes turbines peuvent être utilisées pour accomplir différentes tâches plus efficacement. Le tableau ci-dessous présente les types les plus courants de turbines et leur importance pour différentes applications.

Type de turbine
Flux
Application

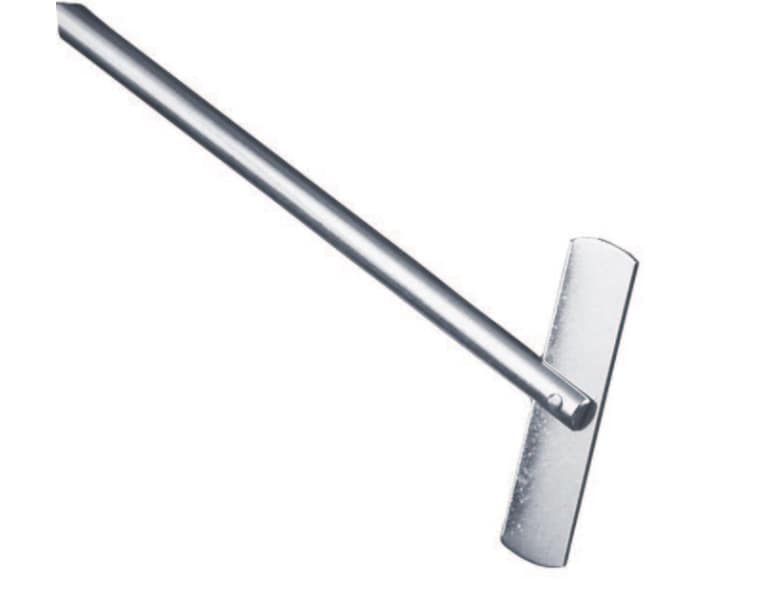

Droite

Radial

  • Recommandé pour les applications nécessitant une vitesse élevée
  • Idéal pour les tâches de mélange à faible viscosité

Hélice

Axial

  • Recommandé pour les applications nécessitant une vitesse moyenne ou élevée
  • Idéal pour les tâches de mélange à viscosité moyenne ou élevée
  • Excellentes propriétés de mélange pour l’homogénéisation et les suspensions

Turbine

Radial

  • Recommandé pour les applications nécessitant des vitesses moyennes
  • Idéal pour les tâches de mélange à viscosité faible ou moyenne
  • Souvent utilisée pour le gazage et la dispersion de liquides

Ancrage

Tangentiel

  • Recommandé pour les applications nécessitant une faible vitesse
  • Adapté aux tâches de mélange à viscosité moyenne

Centrifuge

Axial

  • Recommandé pour les applications nécessitant une vitesse moyenne à élevée
  • Adapté aux récipients à col étroit

Dissolution

Radial

  • Recommandé pour les applications nécessitant une vitesse moyenne à élevée
  • Idéal pour les tâches de mélange à viscosité moyenne ou élevée
  • Excellentes propriétés de mélange pour l’homogénéisation et les suspensions
